改造泵站的變壓器房對于變壓器A，B，C三相溫度進行遠程顯示，高溫報警等功能；
建立泵站的控制室，對泵站實施三級控制，在控制室內設置自動化監控操作臺和信號處理柜。
采用騰控的XT9系列PLC，對整個泵站實現自動化監控 ，水泵將根據泵的狀態 ，水位，雨量，電網狀況，閘門位置等工況自動投切。
通過對水位差的檢測，提示或自動投切除污機。
采用高性能的監控計算機，對整個泵站進行動態監控管理，故障報警，工況記錄和報表打印。
通過ADSL線路或DDN網聯網進行區域監控和數據傳送。
設備配置
對于泵站監控騰控科技有一款T-960可編程控制器可選。
XT-960是騰控科技集多年研發經驗，在騰控T9系列可編程控制器的基礎之上研發的一款集成了電力信號采集，電力保護和可編程控制于一體的產品。它非常適合于具有電機，電力控制方面的控制和保護，可以用于水源井監控，泵站監控，功率因數補償，節能控制等等應用。
它提供如下輸入輸出信號：
交流輸入 三相電壓（0～400v），電流（0～5A/80A)，頻率20～65Hz，計算電壓有效值，電流有效值，有功功率，無功功率，功率因數，諧波等數據，可供PLC編程使用。
8路開關量輸入，可以接接觸器位置，控制開關位置，閥位等信號輸入
5路繼電器輸出（3A/250V)，接觸器啟�？刂�，閥門控制，軟起動控制等
3路直流模擬量輸入（0～5V/0～20mA)，壓力，水位信號
1路模擬量輸出 （0～5v(10V)/0～20mA )，變頻器控制
1個10M/100M網絡接口，對外通信
2個RS232/RS485串口，智能儀表，如流量計
它具有如下的功能特點：
XT9系列其他產品的各種功能塊，如串口自由口編程，MODBUS功能塊，ENET功能塊，文件操作，PID，模糊控制功能塊，編程環境符合IEC61131-3標準。
支持MODBUS,MODBUS TCP/IP協議，MQTT協議，騰控TCBUS協議，騰控ENET協議等。
提供三段過流保護，過電壓保護，欠電壓保護，缺相/負序電流保護，逆相序/負序電壓保護，反時限過流保護，電動機啟動/堵轉保護，零序保護。
在泵站監控應用中，我們的配置非常簡單
每臺變壓器1臺XT-960
每個電容器柜 1臺XT-960
每個水泵 1臺XT-960
最后剩余的信號接在一臺 XT-920上即可
所有的XT9系列PLC通過一臺以太網交換機連接在一起，通過一臺防火墻接ADSL MODEM通過網絡上傳到中心，協議采用騰控物聯網協議TCBUS.
PLC如果需要共享數據，可以通過以太網交換機和TCNET協議進行內部數據交換。有些靠接線不容易實現的連鎖控制，可以通過網絡數據共享實現。

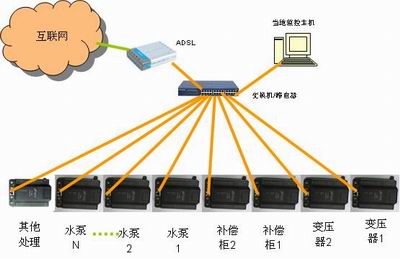

泵站內部的網絡結構圖（圖3）
圖３
